您當前位置: 產品中心電站閥電動直通單座調節閥

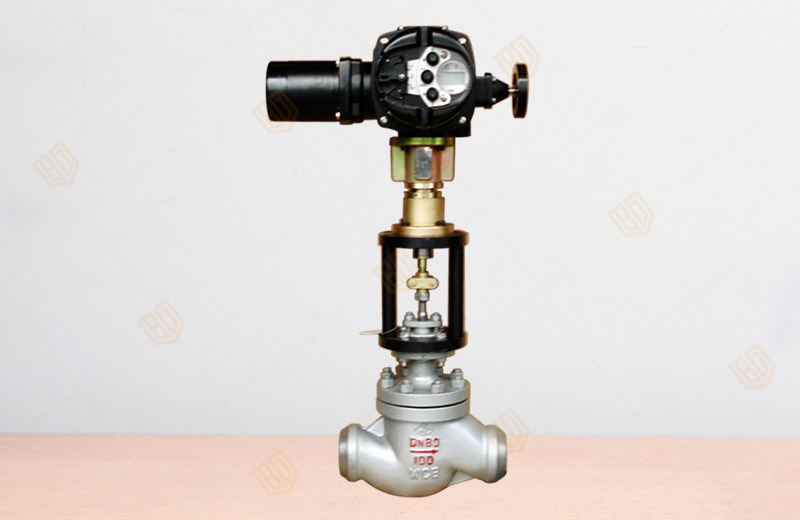

T968Y電動直通單座調節閥

產品概況

產品型號：T968Y
公稱通徑：DN50~300mm
公稱壓力：PN2.5~6.4MPa
工作溫度：≤450℃
主要材質：WCB、WC6、20CrMo
連接型式：焊接
設計標準：GB/T17213
檢驗標準：GB/T4213

T968Y電動直通單座調節閥產品詳情

T968Y電動直通單座調節閥工作原理
百鋼閥門集團生產銷售的T968Y電動直通單座調節閥是由電動執行機構和疏水調節閥兩部分組成。電動調節閥輸入是調節器送來的直流電信號，經伺服放大器放大后來驅動執行機構，產生軸向推力，帶動調節閥動作，從而引起介質流量的變化，來調節系統中各類參數。同時執行機構發出一個閥的位置信號供伺服放大器比較，使調節閥始終保持在一個輸入信號相對應的位置上，完成伺服調節任務。

T968Y電動直通單座調節閥主要技術參數

公稱通徑ＤＮ(mm)	50	80	100	150	200	250	300
流量特性	近似線性、近似等百分比
公稱壓力PＮ(ＭPa)	2.5/6.4
連接型式	焊接
配用執行機構	ＺＫＤ型
行程L(mm)	57.6				88.2
最大壓差△Ｐ(MPa)	0.5/3
額定流量系數Cv	44	99	175	395	640	1000	1440
工作溫度(℃)	≤450				≤450
使用介質	水

注：
1、該型號還有法蘭式、直角式、和法蘭直角式
2、也可配氣動執行機構或HQ智能型執行機構

T968Y電動直通單座調節閥主要技術性能指標

項目	技術性能指標
基本誤差(%)	不超過±2.5
回差(%)	≤1.5
死區(%)	≤3
泄漏量	0.01％×閥額定容量

五、T968Y電動直通單座調節閥閥門主要材料

名稱	材料
閥體	WCB、WC6、20CrMo
閥芯	316不銹鋼
籠罩	17-4PH
閥桿	17-4PH
閥座	316不銹鋼

T968Y電動直通單座調節閥外形尺寸

公稱通徑DN(mm)	50	80	100	150	200	250	300
H(mm)	860	918	918	918	1460	1690	1690
H1(mm)	120	248	248	248	360	470	470
L(mm)	300	372	372	372	490	610	610
D1(mm)	90	150	180	200	244	355	420
D2(mm)	76	104	127	168	210	270	320
D3(mm)	50	80	100	140	180	230	270
